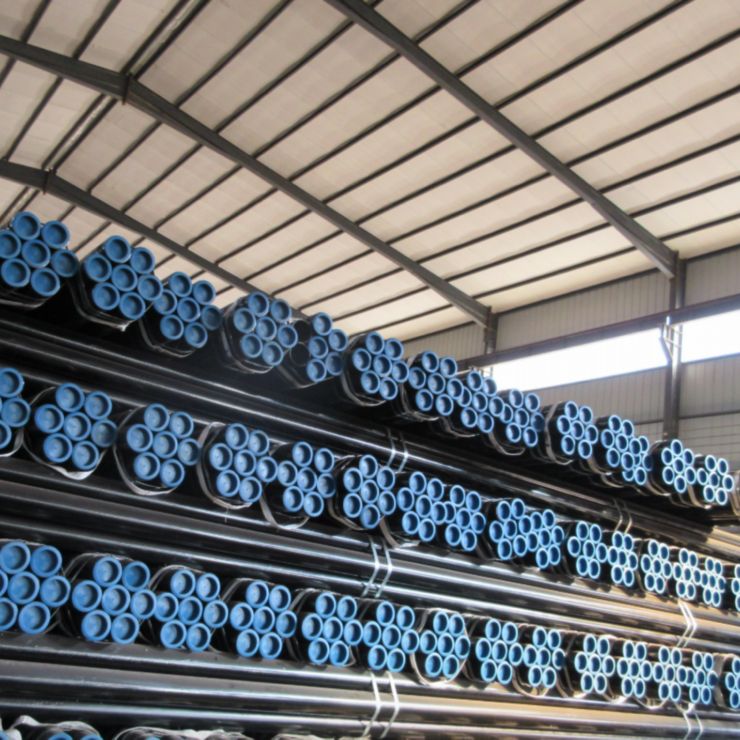

API 5L X60

1. Odlična kombinacija visoke čvrstoće i dobre žilavosti:
Uz minimalnu granicu tečenja od 415 MPa i minimalnu vlačnu čvrstoću od 520 MPa, također pokazuje dobru otpornost na udare na niskim-temperaturama, što ga čini pogodnim za okruženja visokog{3}}pritiska, složene geološke i{4}}niske temperature.
2. Vrhunske performanse zavarivanja:
Dizajniran sa niskim ugljičnim ekvivalentom (CEIIW manji od ili jednak 0,43, Pcm manji ili jednak 0,25), nudi odlične performanse konstrukcije prstenastog zavara. Zona zavarenog -toplinskog uticaja ima dobru žilavost i otpornost na hladno pucanje.
3. Dobar odnos troškova{1}}performanse:
Kao čelik za cjevovode srednje{0}}do-visoke-vrste, X60 postiže odličan balans između čvrstoće i cijene, što ga čini važnim izborom materijala za projekte cjevovoda visokog{4}}pritiska na velike udaljenosti{5}}.
4. Različiti oblici proizvoda:

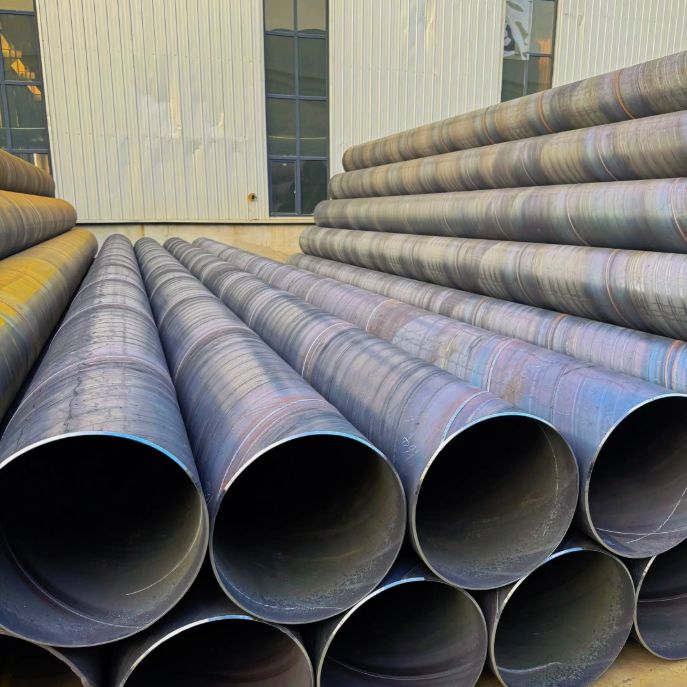

Pokriva različite proizvodne procese uključujući bešavne cijevi, ERW, SSAW i LSAW, s rasponom vanjskog promjera od 21,3 mm do 2500 mm.
5. Ekološki prihvatljivo i održivo:
Odlikuje se dizajnom od nisko-ugljičnih mikro-legura, ispunjava ekološke zahtjeve; čelik za cjevovode ima visoku stopu recikliranja.
6. U skladu sa više međunarodnih standarda:
Kao što su API Spec 5L, ISO 3183, GB/T 9711 i NACE MR0175 (prema zahtjevima dodatka).

A:

A:

Kontinuirana radna temperatura (prvenstveno u smislu mehaničkih svojstava i dugotrajne-mikrostrukturne stabilnosti):
Preporučuje se da bude manji ili jednak 120 stepeni, pri čemu se mogu održati stabilna mehanička svojstva temperature. Nakon prekoračenja 150 stepeni, čvrstoća počinje značajno da opada, te se ne preporučuje za primjene na visokim{3}}temperaturama iznad 200 stepeni.
Kratkotrajna{0}}temperatura izlaganja: do 300 stepeni (kao što je toplinska obrada cijevi), ali se mora obratiti pažnja na kontrolu stanja hlađenja.
Minimalna temperatura upotrebe: Kada je ispod -20 stepeni, mora se odabrati PSL2 klasa i provjeravati otpornost na udarce pri niskim temperaturama kako bi se osigurala otpornost na lomljiv lom.

API 5L X60 pokazuje odlične performanse zavarivanja, što ga čini idealnim izborom za velike-konstrukcije na terenu od čelika za cjevovode visokog{3}}pritiska:

1. Prednosti hemijskog sastava:
Nizak ekvivalent ugljika (CEIIW manji ili jednak 0,43, Pcm manji ili jednak 0,25) i nizak sadržaj P/S (S manji od ili jednak 0,010%) osiguravaju visoku žilavost u zoni utjecaja topline{3}}i nisku osjetljivost na pucanje na hladno.

2. Preporučene metode zavarivanja:
SMAW (zaštićeno elektrolučno zavarivanje), GMAW (zavarivanje gasom metala), SAW (lučno zavarivanje pod vodom), GTAW (zavarivanje inertnim gasom od volframa).
3. Zahtjevi za predgrijavanje:
• PSL1 Obični ugljični čelik (C veći ili jednak 0,20%): preporučuje se predgrijavanje od 100-150 stepeni
• PSL2 fini-čelik (TMCP, normalizirano valjanje): Obično nije potrebno predgrijavanje ili je potrebna samo niža temperatura predgrijavanja (50-100 stepeni)
4. Termička obrada nakon-zavarivanja (PWHT):
• Konvencionalni cjevovodi za prijenos nafte i gasa: toplinska obrada-za rasterećenje nakon zavarivanja općenito nije potrebna.
• Cevi sa-cijevima sa debelim zidovima ili visokim-priključcima: Rasterećenje naprezanja se može izvesti putem PWHT-a na 550-650 stepeni ako je potrebno.
5. Usklađivanje materijala za zavarivanje:
• PSL1: Preporučuje se upotreba celuloznih elektroda E6010 za zavarivanje korijenskog prolaza, nakon čega slijede elektrode E7010/E8010 za prolaze punjenja i pokrivanja.
• PSL2: Preporučljivo je koristiti -elektrode s malo vodonika E8010/E9010 ili GMAW čvrste/žičane žice za zavarivanje

Otpornost na koroziju API 5L X60 je ekvivalentna otpornosti običnog nisko{2}}ugljičnog čelika:
• Dobro: Atmosfersko okruženje, slatka voda, tlo, suvi gas, neutralni rastvor soli
• Općenito: dugotrajno vlažno/blago kiselo okruženje (preporučena zaštita vanjskih premaza, kao što je 3PE, FBE)
• Primjenjivo (sa posebnom kontrolom): treba odabrati kiselo okruženje (sadrži H₂S) - PSL2 Dodatak J kiselinu-otporne cijevi (X60MS / L415MS). Potrebna je stroga kontrola sadržaja sumpora (manje ili jednako 0,002%) i tvrdoće (manje ili jednako 250 HV), zajedno sa HIC/SSC verifikacijom.
• Nije primjenjivo: visoke-temperature, visoke-koncentracije kiselina, jake oksidirajuće kiseline i okruženja sa visokim-temperaturnim sadržajem hlora-
Preporučeni premazi protiv korozije: FBE (Fusion-vezani epoksid), 3PE (troslojni polietilen), 3PP (troslojni polipropilen), katran emajl, epoksidni katran asfalt, itd.

Može se djelomično zamijeniti, posebno za aplikacije koje zahtijevaju umjerenu čvrstoću i dobru zavarljivost:
Scenariji pogodni za zamjenu:
• Transport tečnosti pod visokim{0}}pritiskom:
Čvrstoća X60 (415 MPa) je znatno veća od one klase A53 B (240 MPa) i X42 (290 MPa), a nešto veća od X52 (360 MPa). Pod istim vanjskim prečnikom i pritiskom, omogućava tanju debljinu stijenke, što rezultira značajnom smanjenjem težine.
• Glavni magistralni vod daljinskih{0}}cevovoda:
X60 je važan tip čelika za cjevovode visokog{1}}pritiska na velike udaljenosti{2}}, koji karakterizira visoka čvrstoća i dobra ekonomičnost.
• Pomorske konstrukcijske cijevi:
Svojstva visoke{0}}snage X60 su pogodna za teške-strukture kao što su platforme na moru

Scenariji u kojima zamjena nije prikladna:
• Komponente bez-pritiska:
A53/A500 strukturalne cijevi su isplativije
• Cjevovodi srednjeg i niskog{0}}pritiska:
X42 ili X52 su dovoljni, X60 ima preveliku snagu
• Kiselo okruženje (H₂S):
Potrebno je potvrditi da su ispunjeni zahtjevi protiv -kiselina. Obični X60 nije primjenjiv; Umjesto toga treba odabrati X60MS.
Preporuke za odabir materijala:
Za izbor specifičnog materijala, navedite detaljne radne uslove (projektni pritisak, transportovani medijum, temperatura okoline, prisustvo H₂S/CO₂, zahtevi za zavarivanje, prečnik cevi i debljina zida). Možemo vam pomoći u tehničkoj i ekonomskoj analizi usporedbe kako bismo vam pomogli da napravite optimalan izbor između X60 i drugih vrsta čelika.
Za ponude za specifične specifikacije, izvještaje o ispitivanju materijala ili listove tehničkih parametara, molimo kontaktirajte naše prodajne inženjere. Podržavamo prilagođavanje dimenzija, uslova isporuke i površinskih tretmana (prevlačenje/prevlačenje) prema zahtevima i obezbeđujemo kompletan set međunarodnih sertifikacionih dokumenata (API, ISO, EN, GB, itd.).
