Karakteristike proizvoda
Izuzetno visoka početna propusnost i maksimalna propusnost
Osnovna prednost Supermalloyja leži u preciznoj kontroli sastava njegovog sistema nikla-gvožđa-molibdena. Uključujući približno 79% nikla i 5% molibdena, legura istovremeno dovodi konstantu magneto-kristalne anizotropije (K₁) i koeficijent magnetostrikcije (λ) blizu nule. U kombinaciji sa-postupkom žarenja vodonika na visokim temperaturama (tretman u atmosferi čistog vodonika na 1300 stepeni), njegova početna permeabilnost (μᵢ) može doseći 50.000–150.000, a maksimalna propusnost (μₘₐₓ, μₘₐₓ) može biti i do 60,000,000,000,000,00 magnetni materijal sa najvećom propusnošću trenutno dostupnom, daleko nadmašujući obične permaloje (μᵢ od približno 10.000-30.000). Ovo svojstvo mu omogućava da postigne izuzetno visok odziv fluksa čak i pod vrlo slabim magnetnim poljima.
Ekstremno niska koercitivnost i gubitak histereze
Zahvaljujući svojoj visokoj čistoći i optimiziranoj kristalnoj teksturi, Supermalloy pokazuje ekstremno nisku koercitivnost (Hc manja ili jednaka 1,2 A/m), što rezultira minimalnom površinom petlje histereze i značajno manjim gubicima histereze u poređenju sa običnim permalojama. U naizmjeničnim magnetnim poljima, pokazuje odlične performanse gubitka jezgre, što ga čini posebno pogodnim za aplikacije sa strogim zahtjevima za vjernost signala i efikasnost, kao što su impulsni transformatori, magnetni pojačivači i transformatori struje-slabih signala. U poređenju sa običnim permalojem, Supermalloy može stabilno raditi u uslovima u kojima su frekvencija i trajanje impulsa tri puta veće.
Veća otpornost i kontrola gubitaka na vrtložne struje
Otpornost Supermalloja je približno 0,60 μΩ·m (60 μΩ·cm), znatno veća od otpornosti običnih permaloja (oko 45–55 μΩ·cm). Dodatak molibdena efektivno povećava otpornost legure, smanjuje gubitke vrtložnih struja i omogućava superiornu efikasnost jezgra u aplikacijama srednje{5}} i visoke -frekvencije. Ova karakteristika ga čini pogodnim za scenarije sa strogim zahtjevima u pogledu efikasnosti i porasta temperature, kao što su visoko{8}}transformatori visoke frekvencije, radarski sistemi i avijacijska napajanja (400Hz).
Dobra svojstva obrade i oblikovanja
Supermalloy pokazuje odličnu toplotu i hladnu obradivost, što joj omogućava da se valja u izuzetno tanke trake (debljine ispod 0,05 mm), kao i trake, šipke i žice u različitim oblicima. Njegova duktilnost nadmašuje većinu krhkih mekih feritnih magnetnih materijala, što ga čini pogodnim za proizvodnju složenih laminiranih jezgara, magnetnih štitova i preciznih utisnutih dijelova. Završno žarenje optimizira magnetna svojstva eliminacijom naprezanja prilikom obrade, vraćanjem permeabilnosti i smanjenjem koercitivnosti. Konvencionalna obrada (struganje, glodanje, bušenje, brušenje) se može koristiti, ali se za završnu obradu preporučuje brušenje ili obrada s električnim pražnjenjem (EDM).
Tehničke specifikacije
Hemijski sastav
|
Element |
Standardni zahtjevi |
Bilješke |
|
Ni |
79.0 - 81.0% |
Elementi jezgre koji određuju visoku magnetnu permeabilnost i nisku magnetnu kristalnu anizotropiju |
|
Mo |
4.8 - 5.2% |
Povećajte otpornost, potisnite-urednu transformaciju Ni₃Fe i pojednostavite termičku obradu |
|
Fe |
Preostala količina (14–16%) |
Elementi matrice koji pružaju gustinu protoka i isplativost{0}} |
|
Mn |
Manje ili jednako 0,50% |
Stroga kontrola kako bi se osigurala magnetna svojstva i čistoća |
|
Si |
Manje ili jednako 0,35% |
Deoksidans, strogo kontrolisan |
|
C |
Manje ili jednako 0,02% |
Strogo kontrolirati kako bi se spriječilo da taloženje karbida ošteti magnetna svojstva |
Physical Properties
|
Nekretnina |
Vrijednost/Raspon |
Test Conditions |
|
Gustina |
≈ 8,70 g/cm³ |
Sobna temperatura (20 stepeni) |
|
Curie temperatura |
≈ 400 stepeni |
- |
|
Gustina magnetnog fluksa zasićenja (Bs) |
≈ 0.78 T |
sobna temperatura |
|
Prinudna sila (Hc) |
Manje ili jednako 1,2 A/m |
Užareno stanje |
|
Početna propusnost (μᵢ) |
50,000 – 150,000 |
Užareno stanje |
|
Maksimalna propusnost (μₘₐₓ) |
600,000 – 1,200,000 |
Užareno stanje |
|
Otpornost |
≈ 0.60 μΩ·m |
sobna temperatura |
|
Modul elastičnosti (Youngov modul) |
≈ 200 GPa |
sobna temperatura |
Mehanička svojstva (žareno stanje, tipične vrijednosti)
|
Nekretnina |
Tipična vrijednost |
Specifikacija |
|
Zatezna čvrstoća |
≈ 550 MPa |
ASTM A753 legura 4 |
|
Snaga prinosa (0,2% Offset) |
≈ 340 MPa |
ASTM A753 |
|
Izduženje |
Veće ili jednako 40% |
- |
|
Tvrdoća |
≈ 80–95 HRB |
- |
Magnetna svojstva (žareno stanje, tipične vrijednosti)
|
Performanse |
Broj |
Uslovi ispitivanja |
|
Početna propusnost (μᵢ) |
50,000 – 150,000 |
Užareno stanje, slabo magnetno polje |
|
Maksimalna propusnost (μₘₐₓ) |
600,000 – 1,200,000 |
Užareno stanje |
|
Gustina magnetnog fluksa zasićenja (Bs) |
≈ 0.78 T |
sobna temperatura |
|
Prinudna sila (Hc) |
Manje ili jednako 1,2 A/m |
Užareno stanje |
Visoke{0}}performanse
Curie temperatura Supermalloy je približno 400 stepeni. U temperaturnom opsegu od sobne temperature do 100 stepeni, njegova permeabilnost se malo menja sa temperaturom, što ga čini pogodnim za precizne instrumente i okruženja za detekciju slabog magnetnog polja. Međutim, imajte na umu da će u kontinuiranim radnim uvjetima iznad 100 stepeni propusnost pokazati značajno slabljenje i nije pogodna za primjene magneta na visokim{5}}temperaturama.
Antioksidativna svojstva:
Supermalloy pokazuje dobra antioksidativna svojstva u normalnim atmosferskim okruženjima. Kada je duže vrijeme izložen vlažnom ili korozivnom okruženju, preporučuje se tretman za sprječavanje rđe ili površinsku zaštitu.
Organizacijska stabilnost:
Optimizacijom termičke obrade (žarenje vodonikom na 1300 stepeni praćeno kontrolisanim hlađenjem od 600-300 stepeni), struktura zrna Supermalloy se može precizno kontrolisati kako bi se osigurala konzistentna magnetna svojstva. Proces toplinske obrade direktno utječe na konačne magnetne performanse i mora se strogo kontrolirati.
Primjenjivi mediji:
1. Konvencionalno atmosfersko okruženje
2. Električni izolacijski medij
3. Ulje za precizne instrumente
4. Okruženje sa suvim gasom
Napomena: Supermalloy je metalna meka magnetna legura i nije pogodna za korozivna tečna okruženja kao što su jake kiseline i jake lužine. Tretman za prevenciju rđe preporučuje se kada je izložen vlažnom okruženju duže vrijeme.
Supermalloy je posebno dizajniran za aplikacije koje zahtijevaju izuzetno visoku magnetnu permeabilnost, detekciju slabog signala i visoku osjetljivost. Preporučuje se za sljedeća polja:
Polja primjene
-
Magnetna zaštita visoke{0}}osjetljivosti: Magnetna zaštita za precizne instrumente, elektronske mikroskope, kvantne senzore, MRI magnete i prostorije za mjerenje slabog magnetnog polja. Njegova izuzetno visoka početna permeabilnost omogućava efikasnu zaštitu od interferencije vanjskog magnetnog polja čak i pri vrlo slabim magnetnim poljima (geomagnetni nivoi).
-
Impulsni i signalni transformatori: Impulsni transformatori, širokopojasni transformatori, izolacioni transformatori, audio transformatori visoke{0}}vernosti i strujni transformatori. Njegova izuzetno visoka magnetna permeabilnost i ultra-niski gubitak histereze omogućavaju-prenos signala visoke vjernosti.
-
Magnetni pojačivači i modulatori: ultra-osjetljivi magnetni pojačivači, magnetni modulatori, senzori istosmjerne struje (DCCT) i jezgra senzora fluxgate. Njegova niska koercitivnost i niske karakteristike gubitaka olakšavaju pojačanje i detekciju slabih signala.
-
Precizni pretvarači i mjerni instrumenti: Precizni pretvarači struje i napona, standardni mostovi i precizni mjerači snage. Njegova izuzetno visoka početna permeabilnost osigurava linearni odziv pri niskim gustoćama fluksa.
-
Naučno istraživanje i precizni instrumenti: Magnetna zaštita za detektore čestica, atomske satove, supravodljive uređaje za kvantne interferencije (SQUID), magnetna kola spektrometara i elektromagnetne vage.
-
Telekomunikacije i radio inženjering: induktori visokofrekventnih filtera, transformatori širokopojasnog usklađivanja, transformatori komunikacije nosioca i transformatori telefonskih linija.
-
Medicinska oprema: Magnetna zaštita za biomagnetna mjerenja, zaštita od magnetokardiografije (MCG) i zaštita od magnetoencefalografije (MEG).
Isporuka i prilagođavanje
Nudimo fleksibilna i pouzdana rješenja za lanac nabave kako bismo osigurali da dobijete Supermalloy materijale koji savršeno odgovaraju zahtjevima vašeg projekta.
|

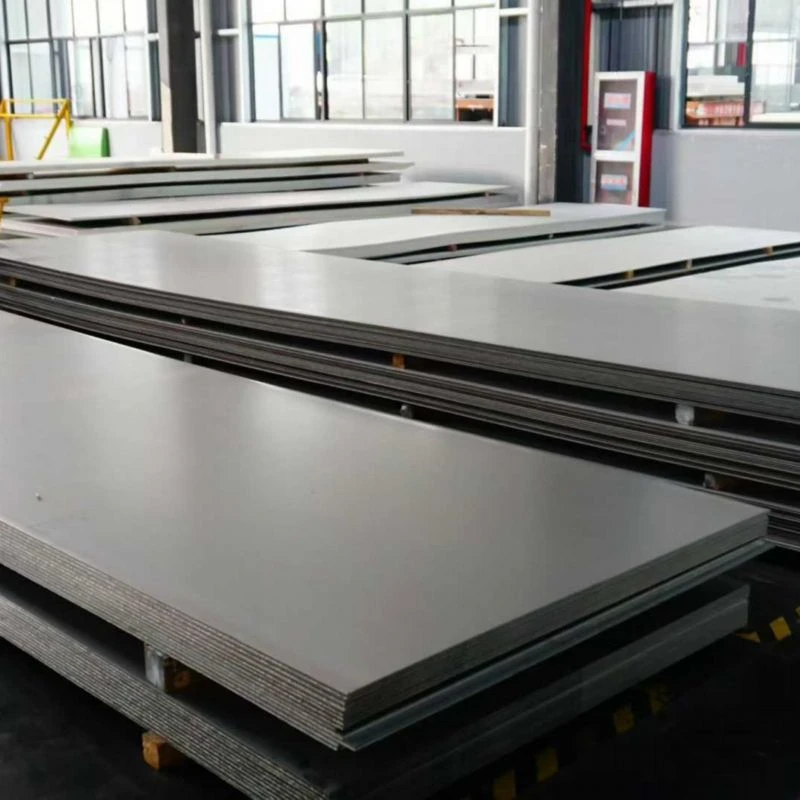

Forma |
 List/ploča
|

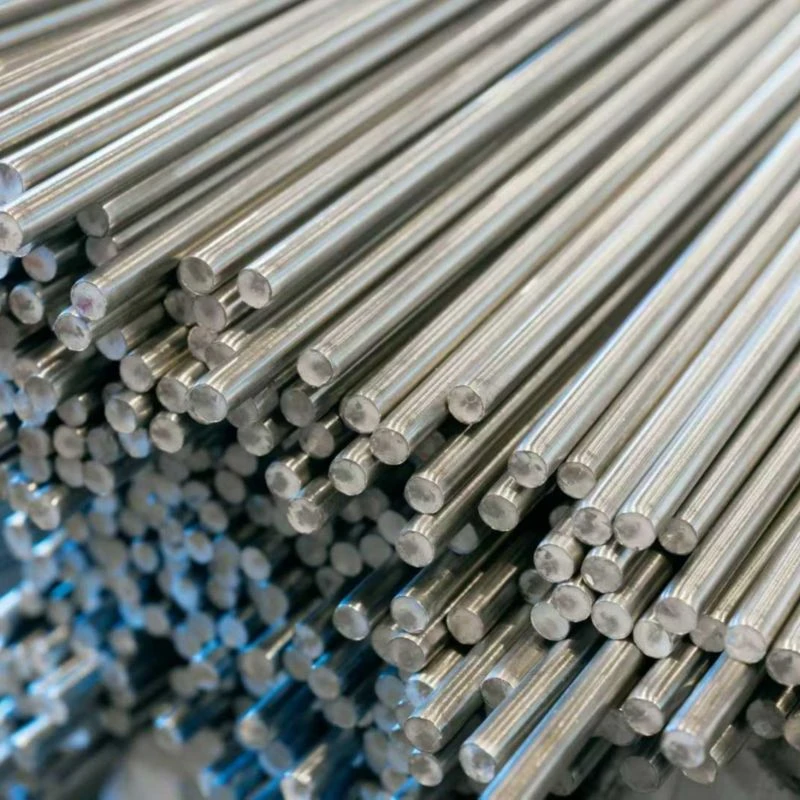

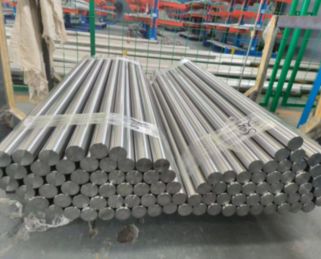

 Bar/Rod
|

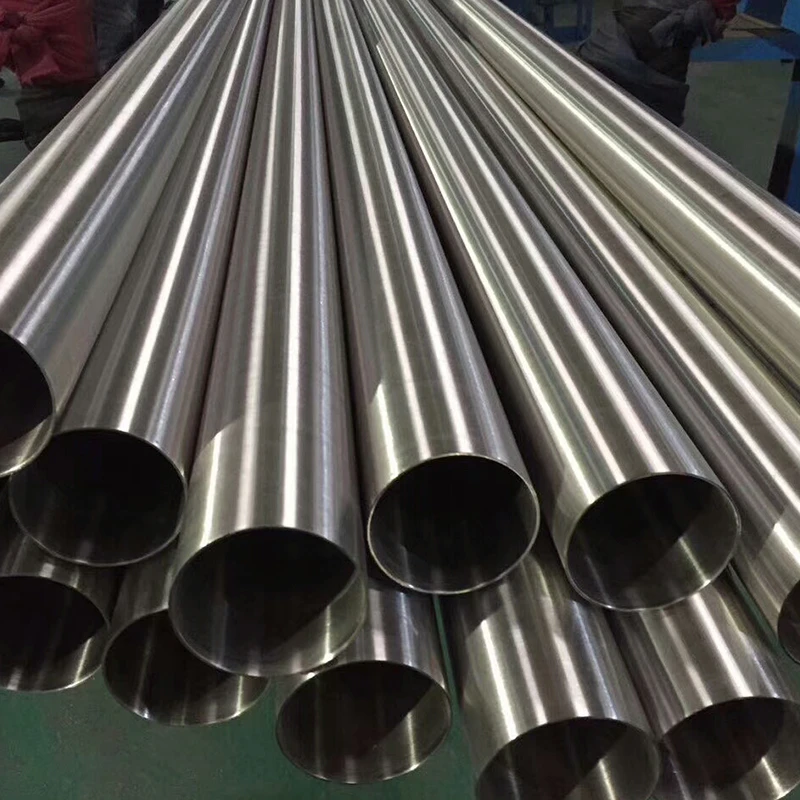

 Cijev / Cijev
|

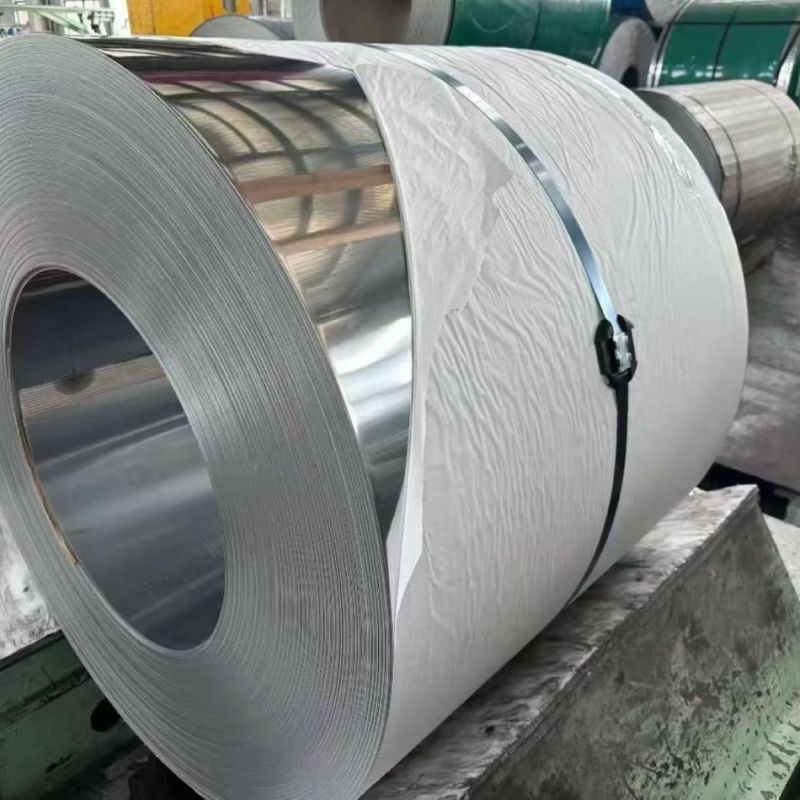

 Strip/Sheet Coil
|

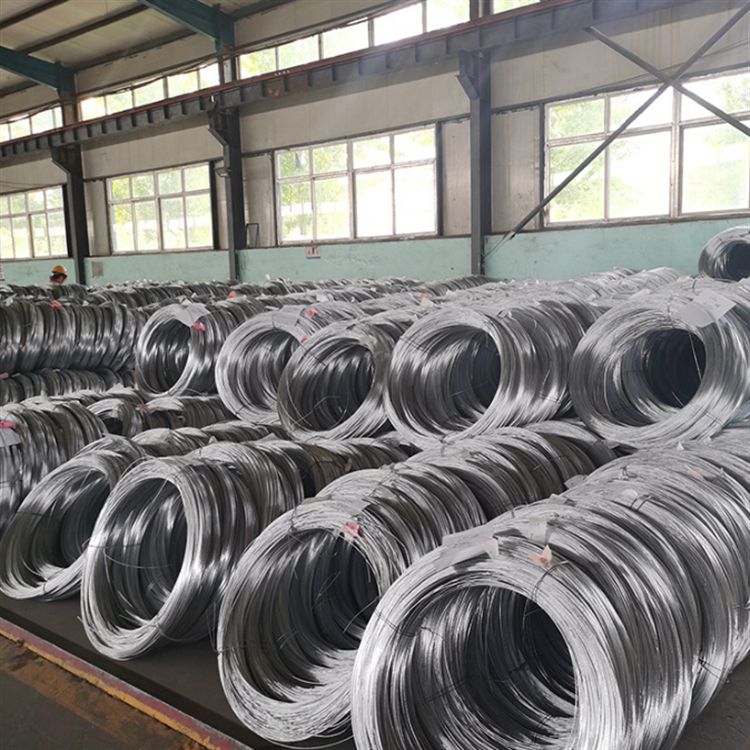

 Žica/žičana šipka
|
|---|---|---|---|---|---|
|
Konvencionalni domet |
Debljina: 0.5 - 100 mm |
Prečnik Φ6-500mm |
Spoljni prečnik Φ10-300mm |
Debljina: 0,1 – 3,0 mm |
Prečnik Φ0.5-10mm |
|
Mogućnost prilagođavanja |
Specijalno debelo/tanko valjanje, ultra{0}}široke ploče; specijalna obrada površine, sečenje-fiksne dužine |
Kovane šipke-veličine (do Φ800 mm), šipke specijalnog-oblika i različiti uslovi termičke obrade |
cijevi velikog{0}}promjera debelih{1}}zidova, specijalne legure; Obrada krajeva cijevi (ukošenje, fiksna dužina) |
Različiti uvjeti tvrdoće, posebni toplinski tretmani (stabilizacijski tretman, kontrola veličine zrna), kiselinom{0}}isprane površine, elektrolitičko poliranje, premazi ili specijalne zaštitne folije |
Posebna obrada površine, precizno crtanje |
Zašto odabrati nas? - Pouzdana inženjerska tehnologija. Pouzdana isporuka.
Mi nismo samo dobavljač, već i pouzdani partner materijala za vas u Kini.

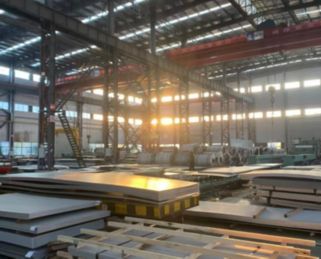

Vertikalno integrisana proizvodnja
Vlastiti pogon od 20.000㎡ sa 10+ automatizovanim linijama (8,000+ tona/godišnje). U-kućni centar za alate i kalupe omogućava brzu prilagodbu i efektivnu kontrolu troškova - bez posredničke marže.

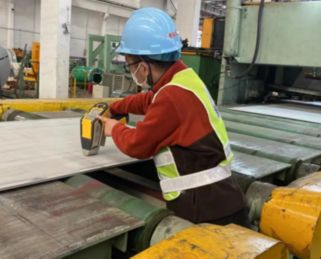

Stroga kontrola kvaliteta u svakoj fazi
Potpuna sljedivost preko ključnih QC kontrolnih tačaka tokom proizvodnje. 100% u skladu sa ASTM/ASME, EN i GB standardima. Izveštaji o ispitivanju materijala dostupni uz svaku pošiljku.

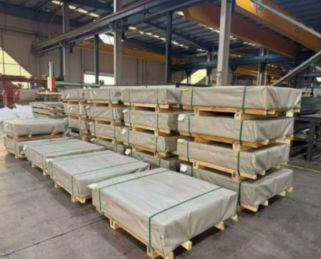

Pouzdana isporuka i pakovanje za izvoz
10+ godina izvoza u Evropu, Sjevernu Ameriku, Jugoistočnu Aziju i Bliski istok sa vodootpornom i-zaštitom protiv rđe, u kombinaciji sa fleksibilnim opcijama dostave osigurava siguran i pravovremeni dolazak-.
Validacija uzorka prije masovne proizvodnje
Pružamo besplatne uzorke za verifikaciju kvaliteta, omogućavajući vam da narudžbe na veliko samo nakon odobrenja. Osiguravamo konzistentnost od uzorka do masovne proizvodnje preciznim mjerenjem dimenzija i transparentnom proizvodnjom.
FAQ
P: Koje su glavne prednosti Supermalloya?
P: Kakvu toplinsku obradu zahtijeva Supermalloy?
P: Koja je maksimalna radna temperatura?
P: Koja je razlika između Supermalloya i običnog Permalloya?
